Konstruktion

Profitieren Sie von unserer fachlichen Kompetenz und Erfahrung bei der Entwicklung und Gestaltung Ihres Spritzgusswerkzeuges.

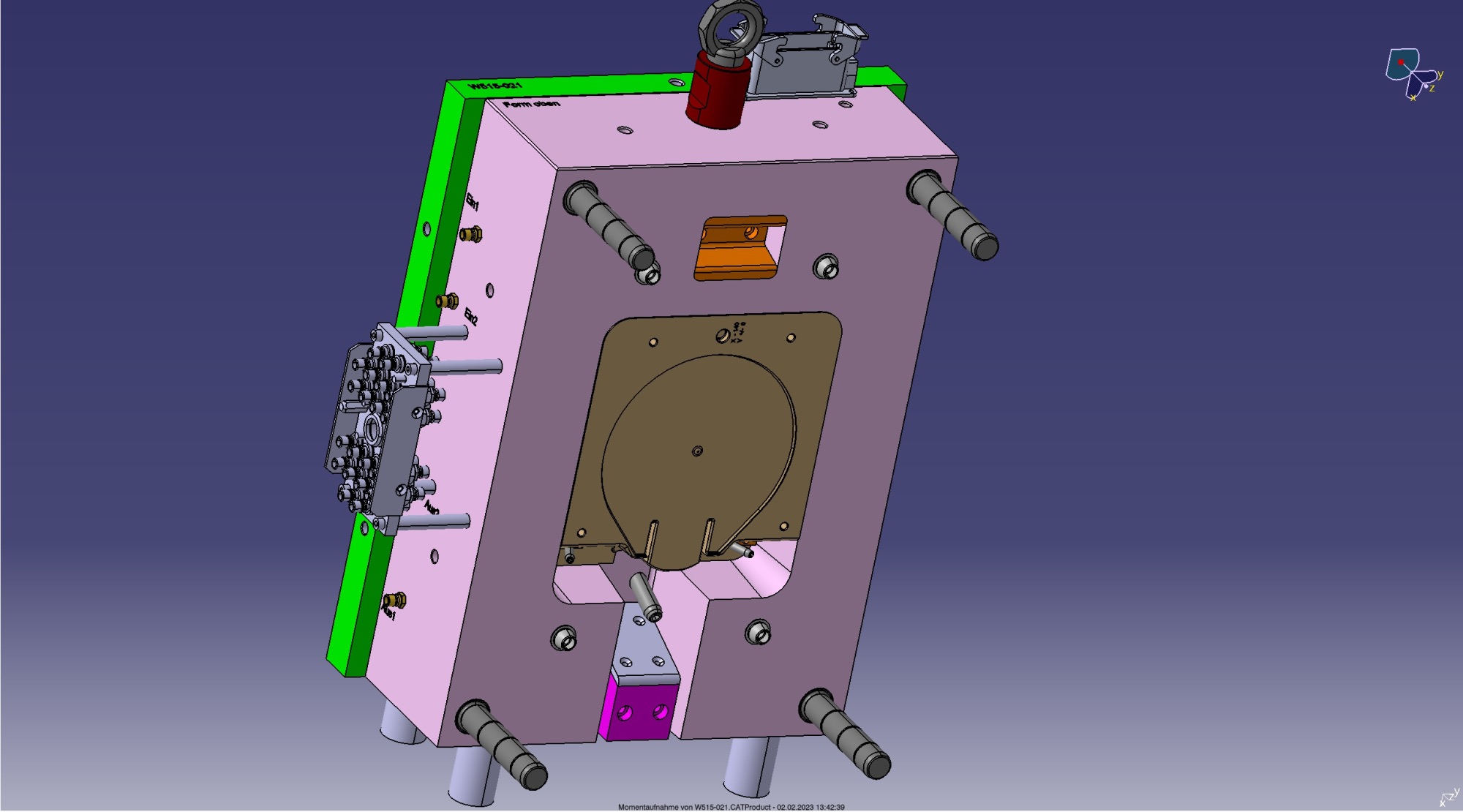

Beispiel einer Konstruktion in CAD

Wir arbeiten mit der neuesten CAD/CAM Version CatiaV5, komplett in 3D inkl. Werkstattzeichnungen in 2D für den Formenbau.

Die Werkzeugkonstruktionen werden entsprechend der Lastenhefte und Bauvorschriften des Kunden ausgeführt.
Vor Beginn jeder Konstruktion werden Artikeldaten einer intensiven Untersuchung auf werkzeuggerechte Machbarkeit unterzogen,
wie zum Beispiel:

  • Entformbarkeit
  • Hinterschnitte
  • Entformungsschrägen
  • Werkzeugtrennung
  • Anspritzpunkt
  • Um eine schnelle und flexible Durchführung Ihres Auftrags zu erreichen, konstruieren und programmieren wir im eigenen Haus.

    Schnittstellen:

  • CATIA
  • STEP
  • IGES
  • DXF
  • DWG
  • Bild einer Konstruktion der Weckerle GmbH
    Bild einer Konstruktion
    Bild einer Konstruktion in CAD
    Bild eines Zeichenplanes
